Restauratie · cassettedeck
Nakamichi DR-2 – volledige service
Een Nakamichi DR-2 drie-koppen cassettedeck kreeg een volledige service. De opname is weer zoals ze hoort en de gemeten wow & flutter is opvallend laag voor een deck van die leeftijd.
- Merk
- Nakamichi
- Model
- DR-2
- Bouwjaar
- 1992–1996
- Type
- cassettedeck
Door Pascal ·
Het probleem
Deze Nakamichi DR-2 kwam binnen voor een volledige service. Een cassettedeck van een dertigtal jaar oud heeft het vooral mechanisch zwaar: riempjes, rubbers en smering verouderen, en dat hoort u in de vorm van jengel (wow & flutter), een onstabiele bandloop of een opname die niet meer klinkt zoals het hoort.
Over de Nakamichi DR-2
De DR-2 is een cassettedeck van Nakamichi dat tussen ongeveer 1992 en 1996 gebouwd werd. Het is een deck met drie aparte koppen: een wiskop, een opnamekop en een weergavekop. Zo kunt u tijdens het opnemen meteen meeluisteren naar wat er op de band staat. De DR-2 heeft een riemaangedreven dual-capstanmechanisme, Dolby B en C, een MPX-filter en een Bias Tune-regelaar om de voormagnetisatie af te stemmen op de gebruikte cassette. Het is een van de latere decks uit de tijd dat Nakamichi zijn naam als cassettespecialist al lang gevestigd had.
Wat we deden
Deze DR-2 kreeg een volledige service.

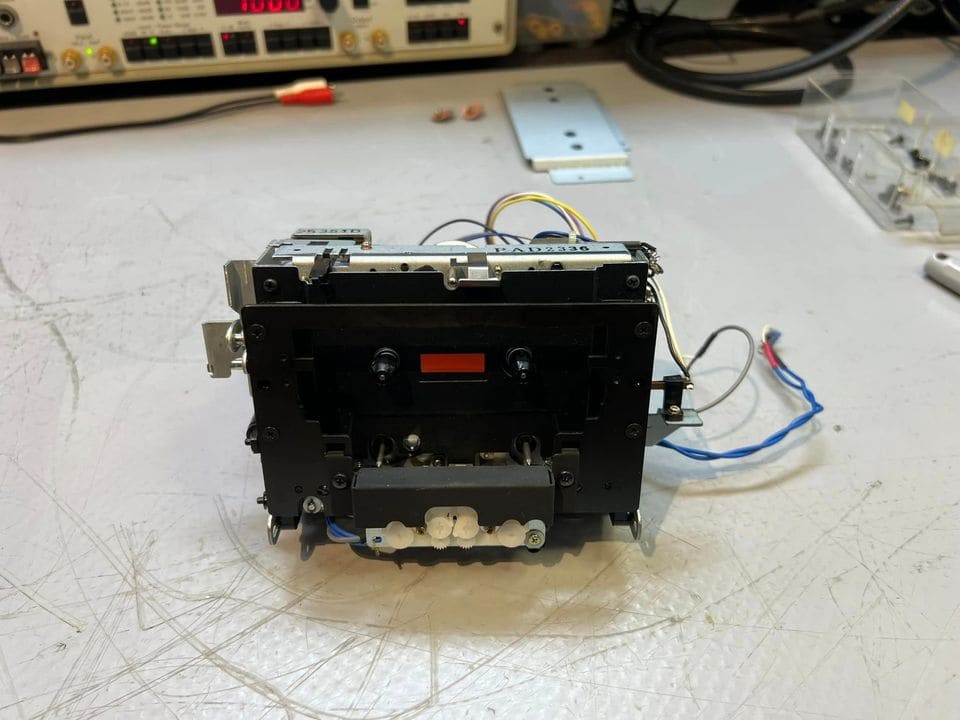

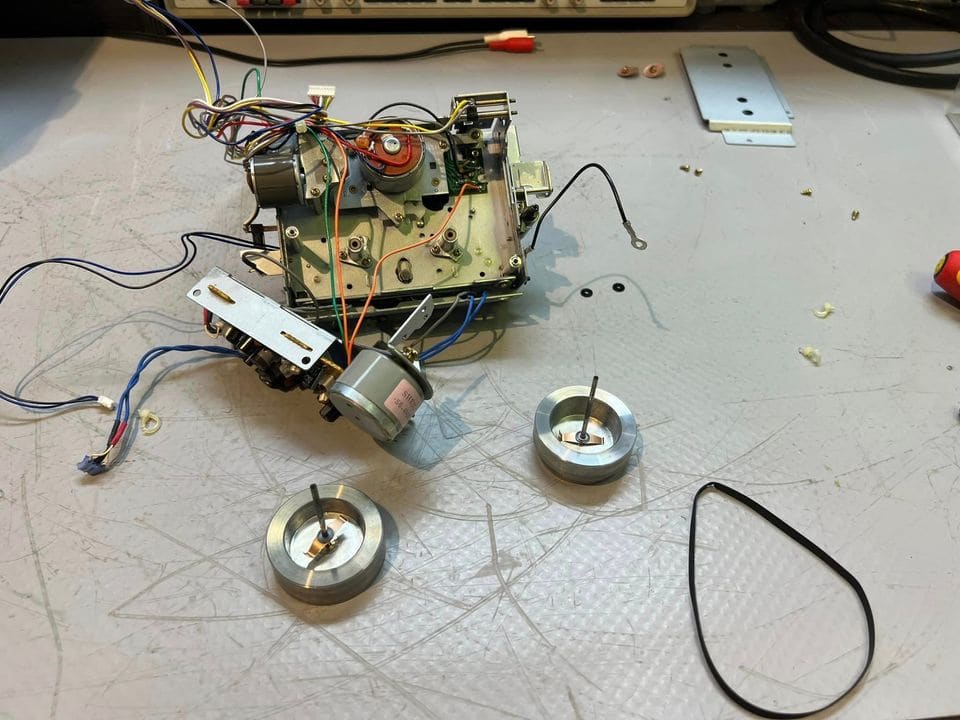

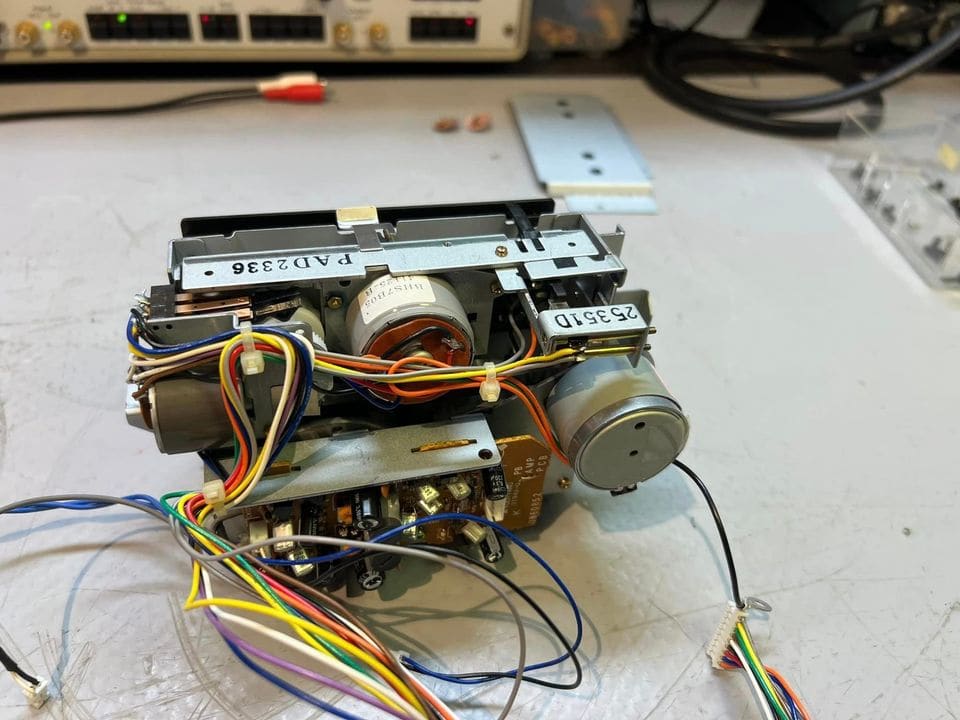

Mechanisme. Het cassettemechanisme werd uit het toestel gehaald en gedemonteerd. Bij een dual-capstandeck draait alles rond de twee capstans met hun vliegwielen: zij trekken de band met een constante snelheid langs de koppen. Die capstanaandrijving werd uit elkaar genomen. Zo zijn de lagers, de aandrijving en de bandgeleiding goed bereikbaar om na te kijken.

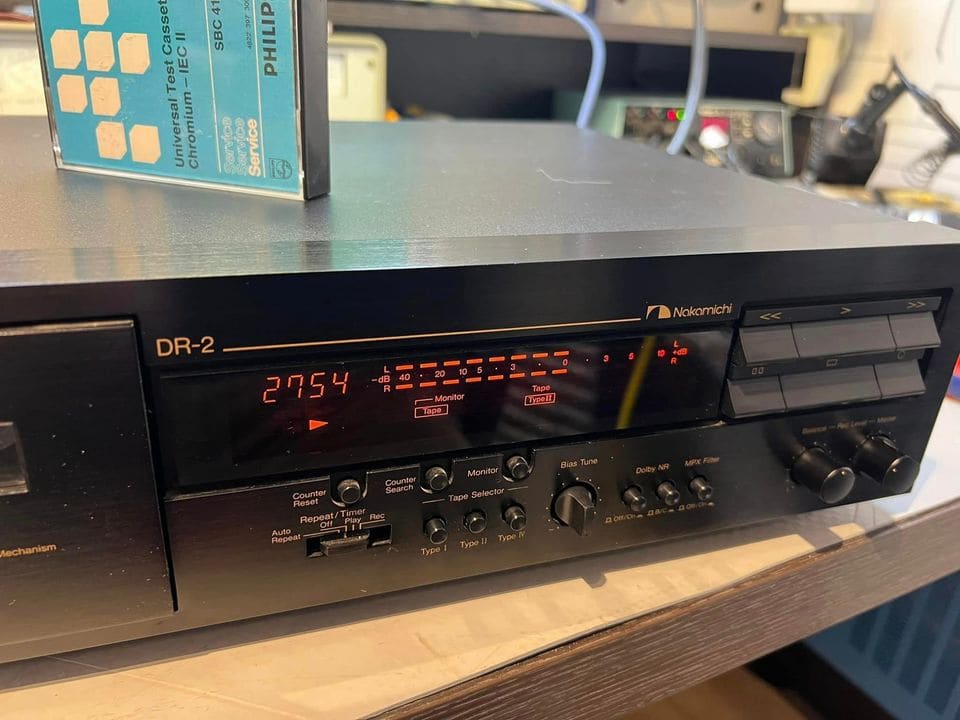

Opname en weergave. Een drie-koppendeck staat of valt met de opname. Na de service werd die nagekeken en ze is weer zoals ze hoort te zijn. De weergave werd gecontroleerd met een Philips-testcassette (chroom, IEC II), een referentieband om het weergavegedeelte mee te beoordelen.

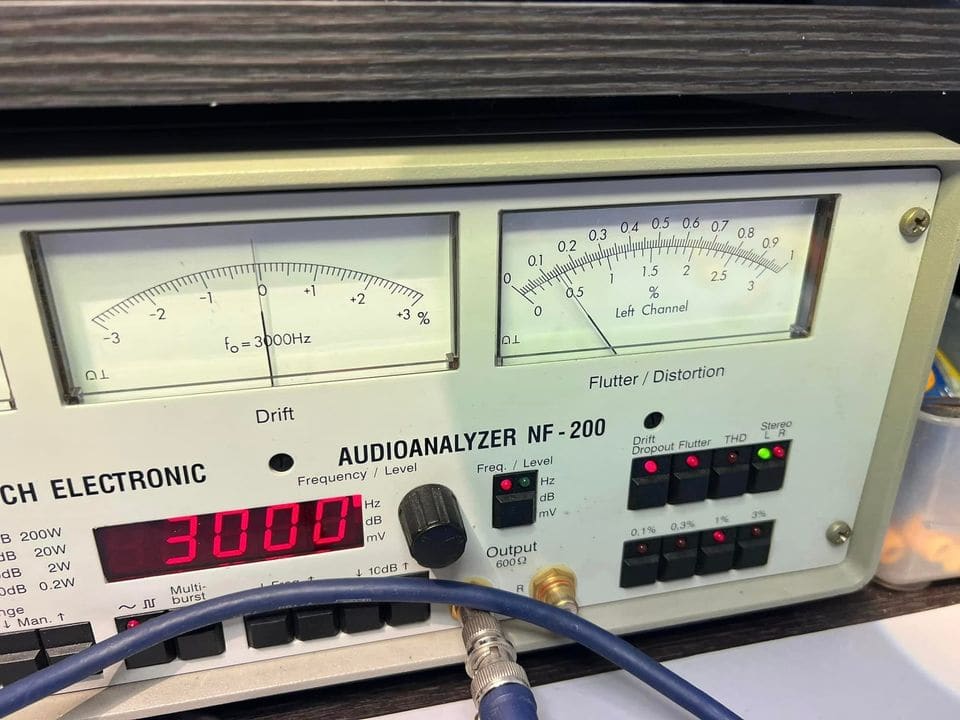

Meten. Tot slot ging de DR-2 aan de Burosch NF-200 audio-analyzer voor de meting van snelheidsafwijking (drift) en wow & flutter, met een testtoon van 3000 Hz. Het resultaat was opvallend: zo’n lage wow & flutter zien we zelden bij een deck van zo’n dertig jaar oud.
Typische aandachtspunten. Bij een DR-2 van deze leeftijd verdienen vooral de riempjes van de capstan- en de mechanismeaandrijving aandacht: rubber verhardt of rekt uit na enkele decennia. Ook het reinigen en demagnetiseren van de koppen en het afregelen van azimut en bias horen bij een grondige service. Meer over riempjes leest u in cassettedeck: snaren vervangen.
Hebt u een Nakamichi of een ander cassettedeck dat aan service toe is? Na de diagnose krijgt u een offerte, en er gebeurt niets zonder uw akkoord.
Resultaat
Na de service is de opname weer wat ze hoort te zijn. Bij de eindmeting met de audio-analyzer was de wow & flutter zo laag als we zelden zien bij een deck van zo'n dertig jaar oud. Een magneetband op een goed toestel heeft toch net iets meer dan een digitale opname.
