Marantz 2275 – volledige revisie
Een Marantz 2275 kreeg een volledige revisie: nieuwe elco's in eindtrap en voeding, ultrasoon gereinigde potmeters en schakelaars, nieuwe schaalverlichting en een volledig afgeregelde tuner.
Door Pascal ·
Het probleem
De Marantz 2275 kwam binnen voor een volledige revisie. Bij een receiver van een halve eeuw oud zijn het vaak dezelfde dingen die aandacht vragen: kraken en contactproblemen in potmeters en schakelaars, verouderde elco's, doorgebrande lampjes achter de schaal en een tuner die na al die jaren niet meer optimaal afgeregeld is. Bij dit toestel was daarnaast de as van de ingangskeuzeschakelaar aan herstelling toe.
Over de Marantz 2275
De Marantz 2275 is een stereoreceiver uit de bekende reeks Marantz-receivers van de jaren zeventig, met een vermogen van 75 watt per kanaal. Hij combineert een AM/FM-tuner met een volwaardige versterker en heeft alles wat deze generatie zo geliefd maakt: een geborsteld aluminium front, een blauw verlichte afstemschaal met signaal- en afstemmeter, het typische Marantz-afstemvliegwiel en een toonregeling met bas, mid en treble. Het is een zwaar, degelijk gebouwd toestel, maar na zo’n vijftig jaar vragen de elco’s, de contacten en de verlichting wel aandacht.
Wat we deden
Deze 2275 kreeg een volledige revisie, van voeding tot schaalverlichting.

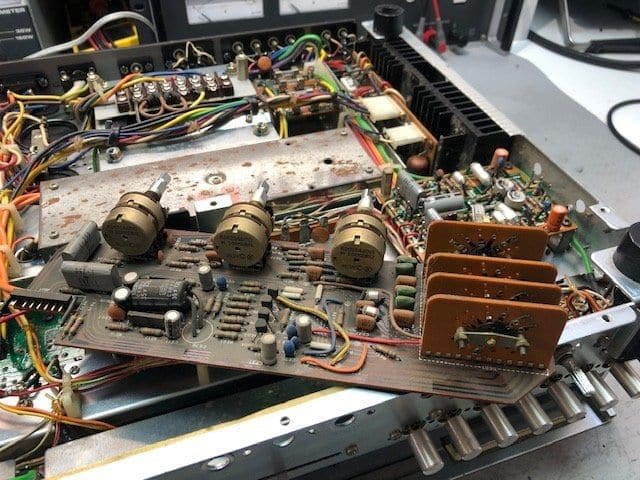

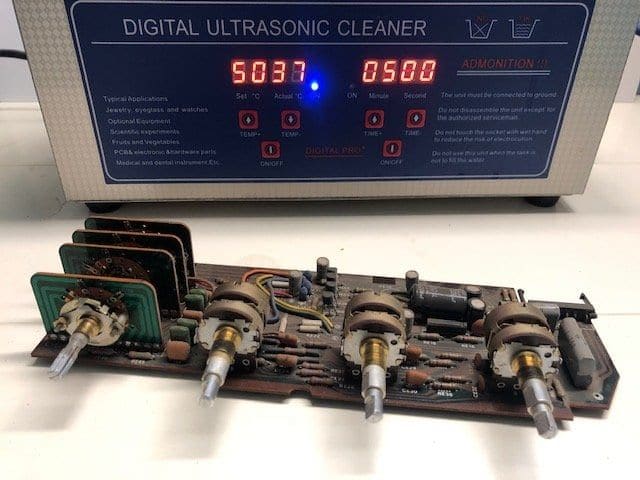

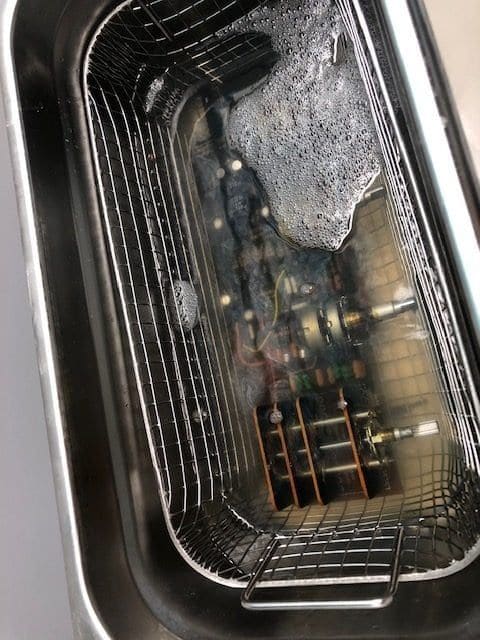

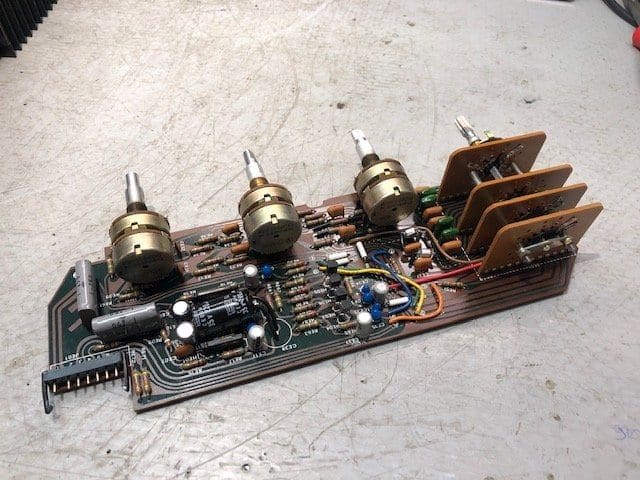

Potmeters en schakelaars. Kraken en wegvallende kanalen komen bij receivers van deze leeftijd bijna altijd van geoxideerde contacten. De toonregelprint met de potmeters en de meerdekse keuzeschakelaar werd uitgebouwd en in een ultrasoon reinigingsbad grondig schoongemaakt. Ultrasoon reinigen komt ook op plaatsen waar contactspray niet geraakt. Ook de as van de ingangskeuzeschakelaar werd hersteld, zodat de selector weer correct schakelt. Lees meer over waarom een volumeknop kraakt.

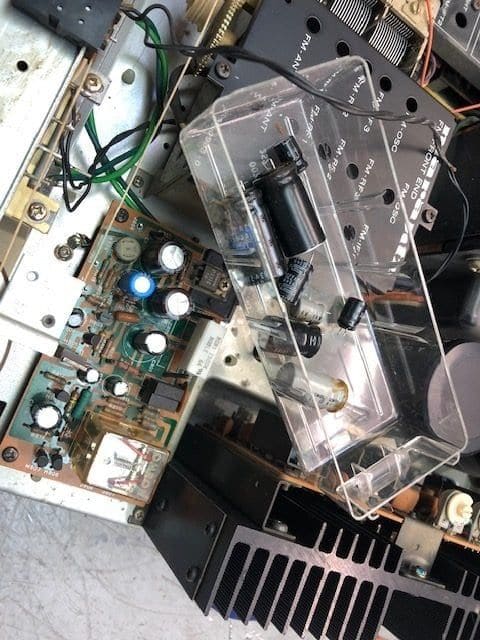

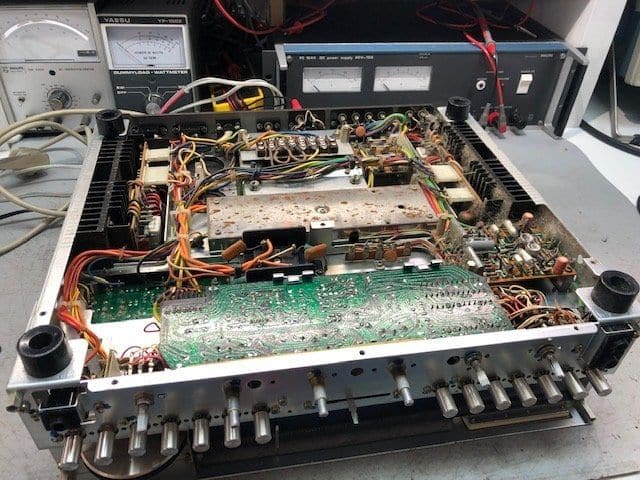

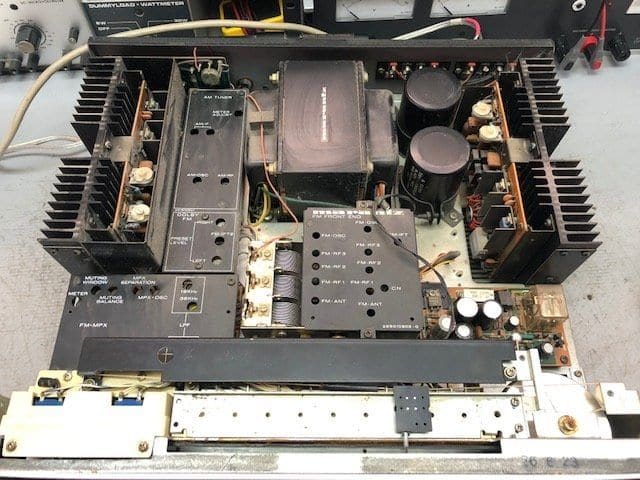

Printen en elco’s. Alle printen werden nagekeken en waar nodig hersoldeerd: koude of gebarsten soldeerlassen zijn een klassieke oorzaak van storingen die komen en gaan. In de eindtrap en de voeding werden de elco’s vervangen. Na tientallen jaren drogen die uit en verliezen ze capaciteit, met brom, instabiliteit of erger als gevolg. Wat een recap precies inhoudt, leest u in wat is een recap.

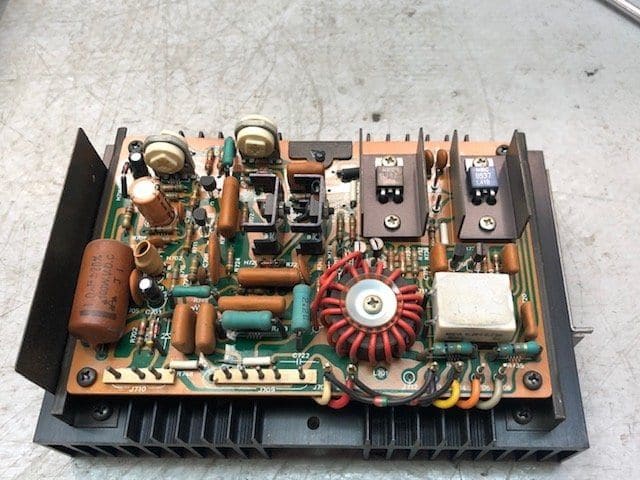

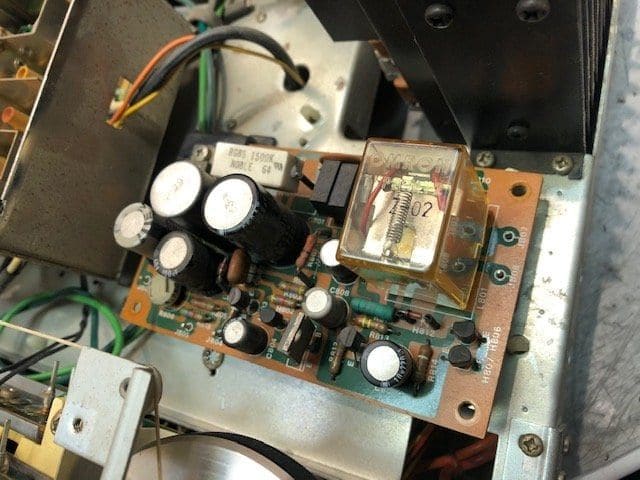

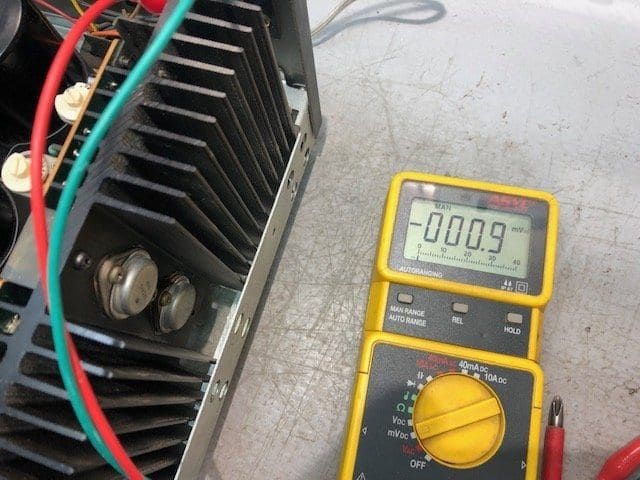

Eindtrap en relais. Na de recap werden de ruststroom (bias) en de DC offset van beide kanalen opnieuw afgeregeld, zodat de eindtrap koel en stabiel werkt en er geen gelijkspanning naar uw luidsprekers gaat. De contacten van het uitgangsrelais werden gereinigd; een slecht contact daar geeft vaak een kanaal dat kraakt of wegvalt.

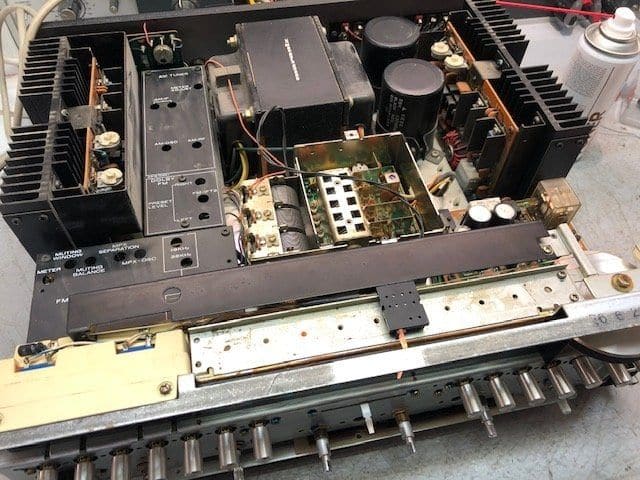

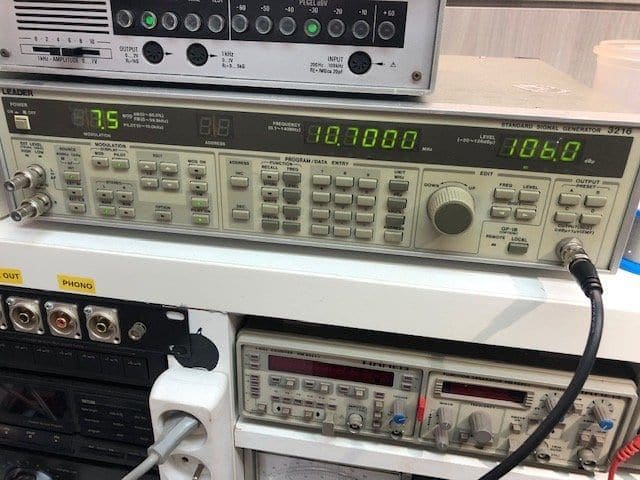

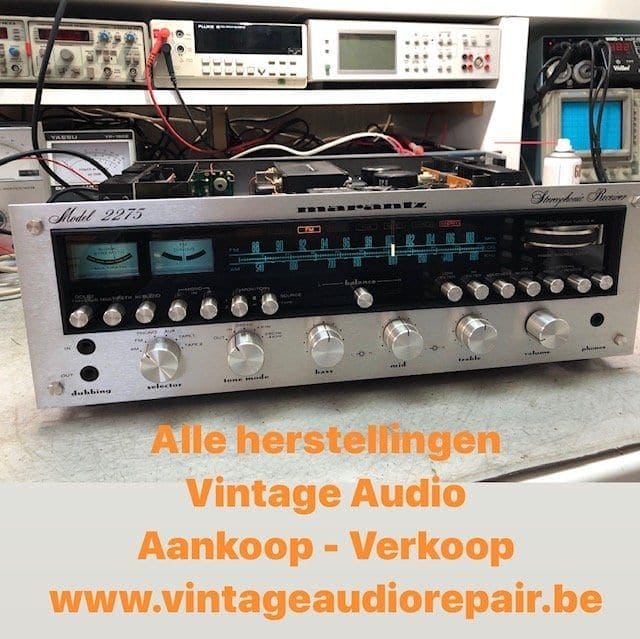

Tuner en verlichting. De tuner werd volledig afgeregeld met een signaalgenerator, onder meer op 10,7 MHz, de middenfrequentie van de FM-tuner. De schaalverlichting werd vervangen, zodat de schaal en de meters weer egaal oplichten. Meer over de keuze tussen led en gloeilamp vindt u in schaalverlichting: led of gloeilamp.
Afwerking. Tot slot werd het toestel volledig opgekuist, binnen en buiten.
Hebt u zelf een Marantz of een andere vintage receiver die aan revisie toe is? Na de diagnose krijgt u een offerte, en er gebeurt niets zonder uw akkoord.
Resultaat
Na de revisie is de 2275 elektrisch en mechanisch weer in orde: schakelaars en regelaars werken zonder contactproblemen, de schaal is opnieuw verlicht, de tuner is afgeregeld en de eindtrap is ingesteld op de juiste ruststroom en DC offset. Het toestel werd volledig opgekuist en kan weer jaren mee.
