Revox A740 eindversterker – restauratie en nazicht

Over de Revox A740

De A740 is een stereo-eindversterker van Revox, het hifimerk van het Zwitserse Studer, uit de late jaren zeventig. Hij is gebouwd zoals je dat van Revox verwacht: zwaar, overzichtelijk en servicevriendelijk, met de elektronica verdeeld over printkaarten die in de behuizing steken, flinke koelprofielen aan de zijkanten en een voeding met grote afvlakelco’s. Aan de voorkant zitten twee verlichte piekmeters, een ingangskeuze met subsonisch filter, aparte niveauregelaars voor links en rechts, twee luidsprekergroepen en een hoofdtelefoonuitgang.

Wat we deden

Deze A740 kreeg een volledige restauratie en nazicht.

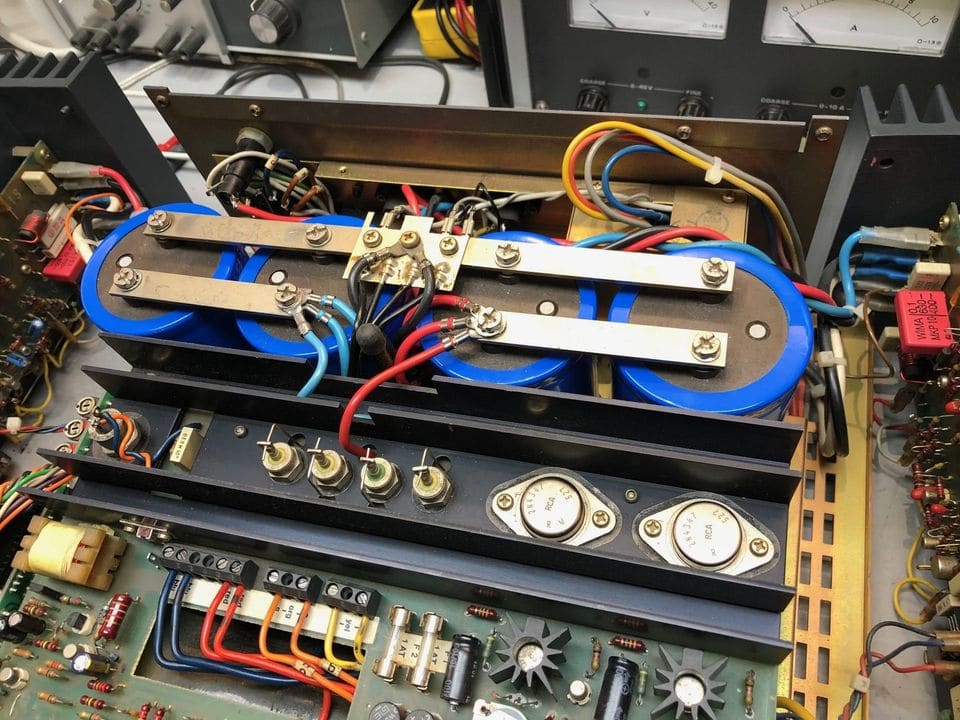

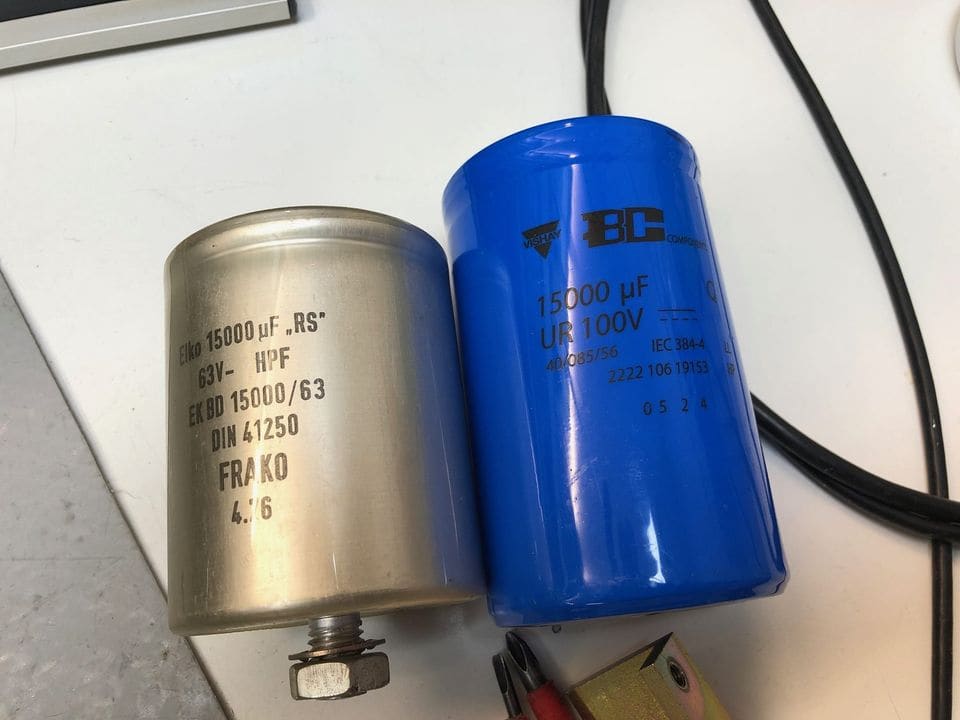

Voeding. Het hart van elke eindversterker is de voeding, en bij de A740 betekent dat vier grote afvlakelco’s van elk 15.000 µF. De originele exemplaren, Frako-elco’s van 63 V, werden uitgebouwd en vervangen door nieuwe elco’s van dezelfde capaciteit van Vishay BC, met een spanningsmarge van 100 V. Op de foto’s ziet u de oude en de nieuwe elco naast elkaar, en de vier nieuwe blauwe elco’s eenmaal gemonteerd onder de stroomrails. Uitgedroogde afvlakelco’s kunnen brom en minder dynamiek geven, en belasten de rest van de versterker extra. Meer daarover leest u in wat is een recap.

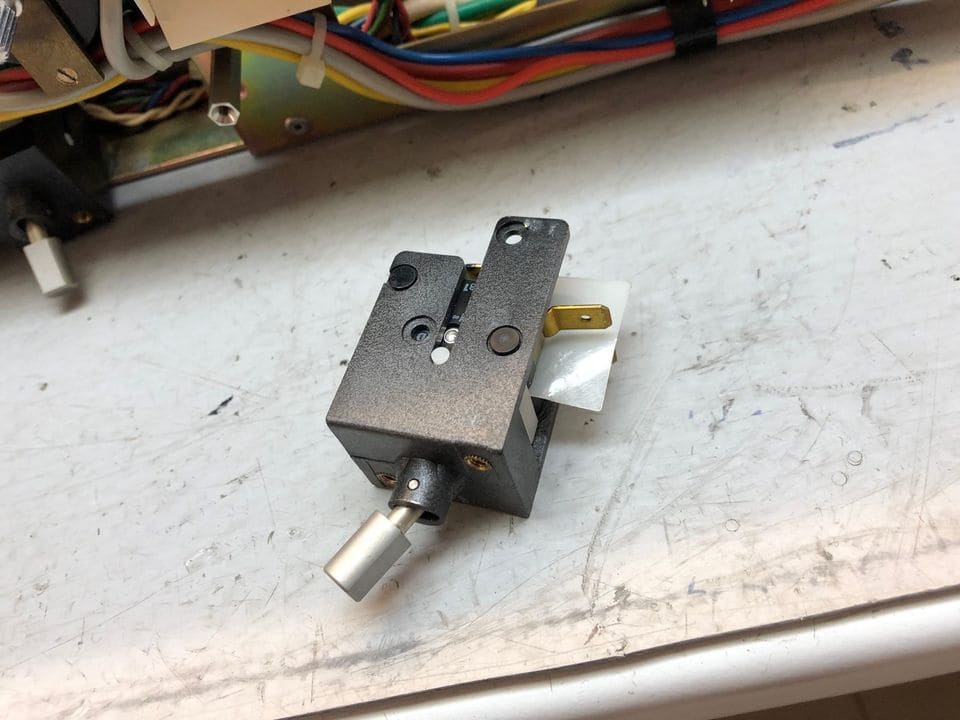

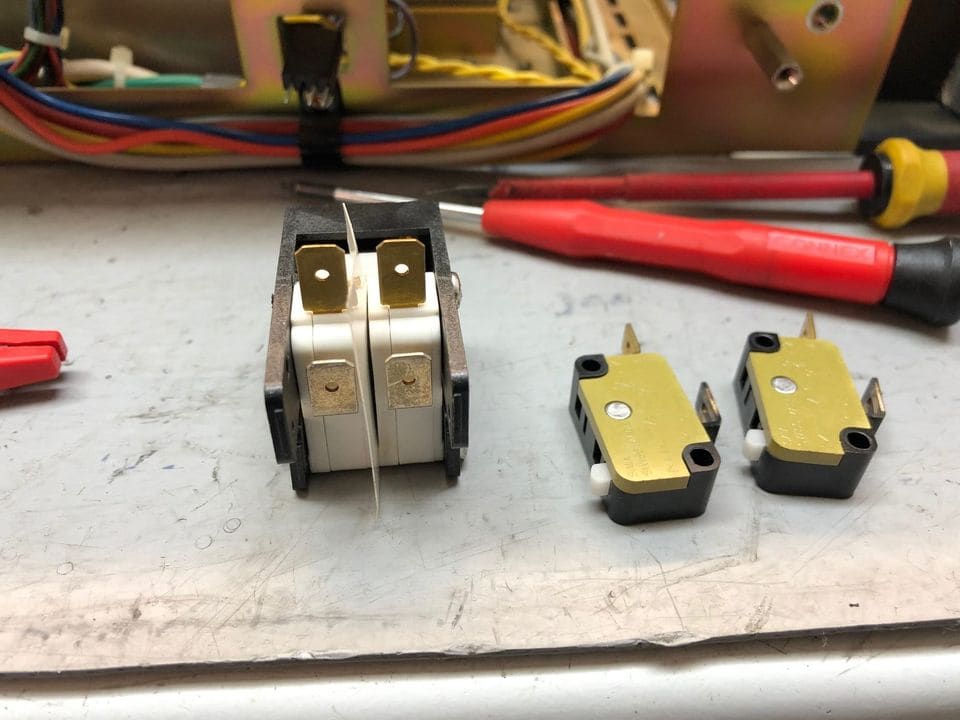

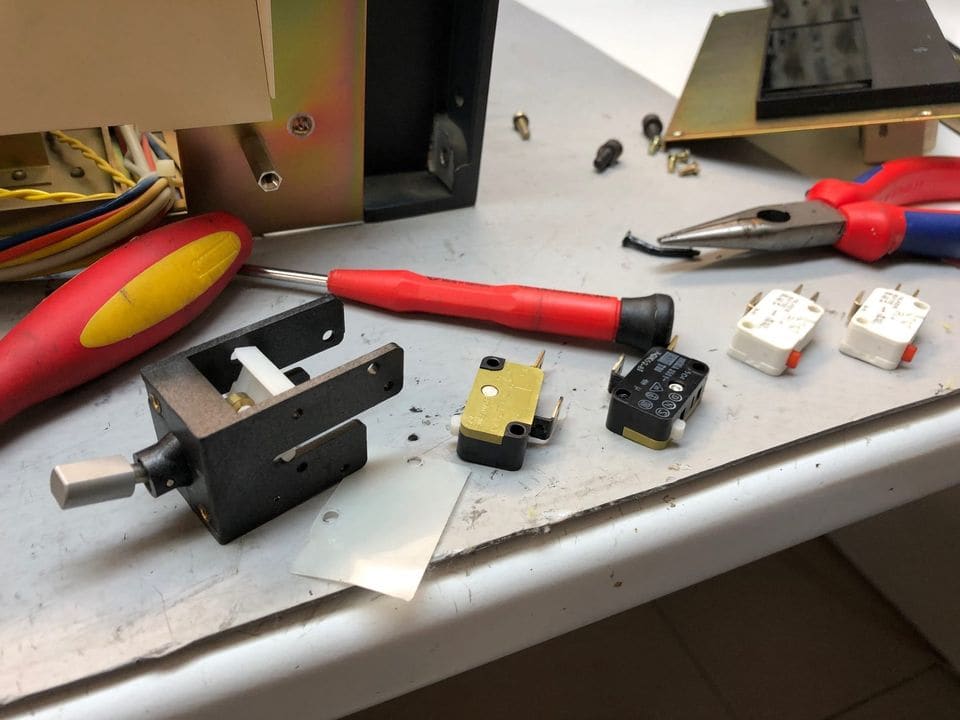

Schakelaars. De hendelschakelaars aan de voorkant werken met microschakelaars. Die werden uit het schakelaarblok gehaald en vervangen door nieuwe exemplaren, zodat het toestel weer betrouwbaar schakelt zonder haperen of slecht contact.

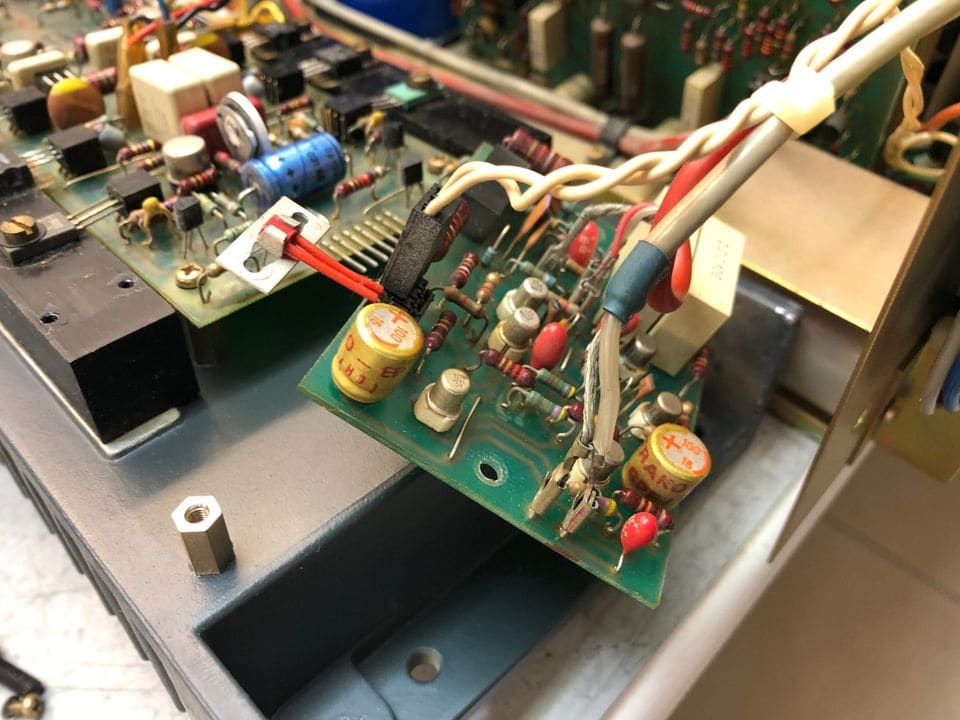

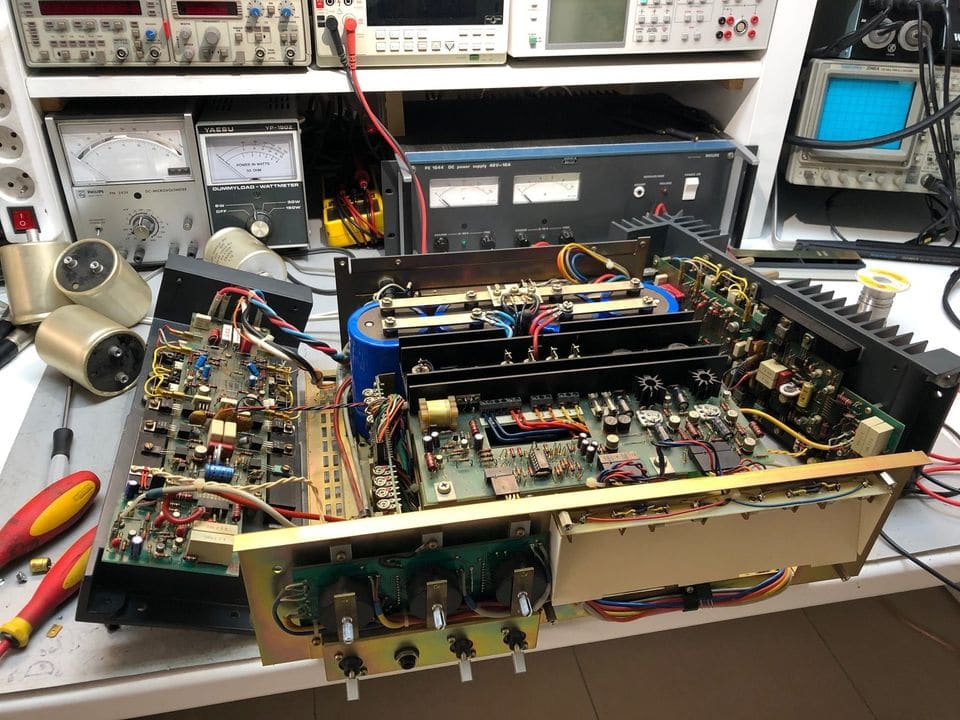

Nazicht. Voor het nazicht werd de versterker volledig geopend: frontplaat los, printkaarten uitgeklapt. Zo zijn de voeding, de printen en de bedrading goed bereikbaar om na te kijken. Tot slot werd de A740 terug samengebouwd en ingeschakeld op de meetbank gecontroleerd.

Typische aandachtspunten. Bij een eindversterker van deze leeftijd horen ook de ruststroom (bias) en de DC offset nagemeten te worden, net als de kleinere elco’s op de printkaarten. Dat zijn standaard controlepunten bij een revisie; lees er meer over in bias en DC offset afregelen.
